接地型バーチカルを（狭い）庭に建ててみた
第一電波工業 KV2（3.5/7MHz 全長6m強）

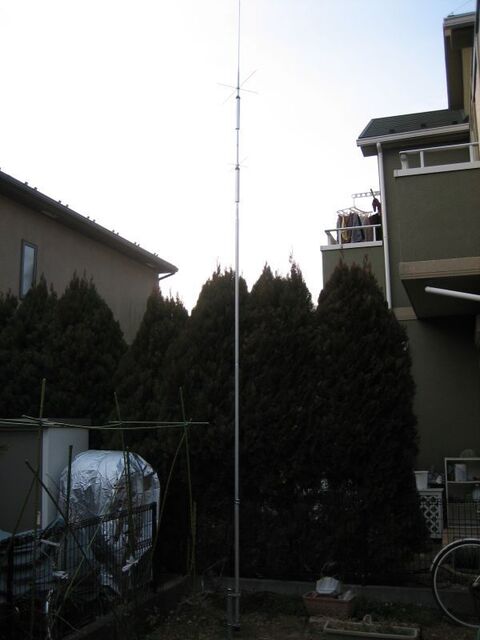

庭の一番奥に杭を打って立ててみました。
家に囲まれているので条件は悪いですね。

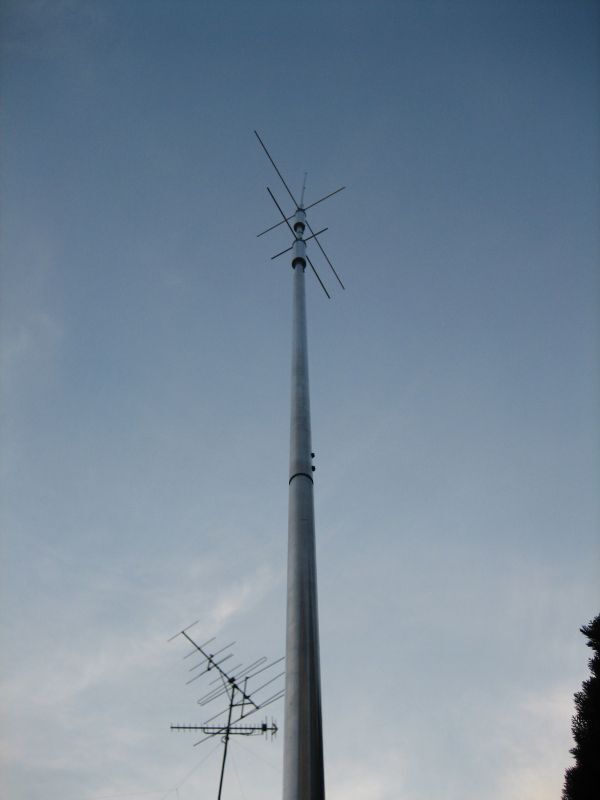

上の方はこんな感じ。
調整の時、7MHzが上にずれている傾向があったので、キャパシティハットを標準状態ではなく変えています。
7MHz用はSSという一番短いサイズを4本ですが、このうち2本をSという中位のサイズに交換しました。

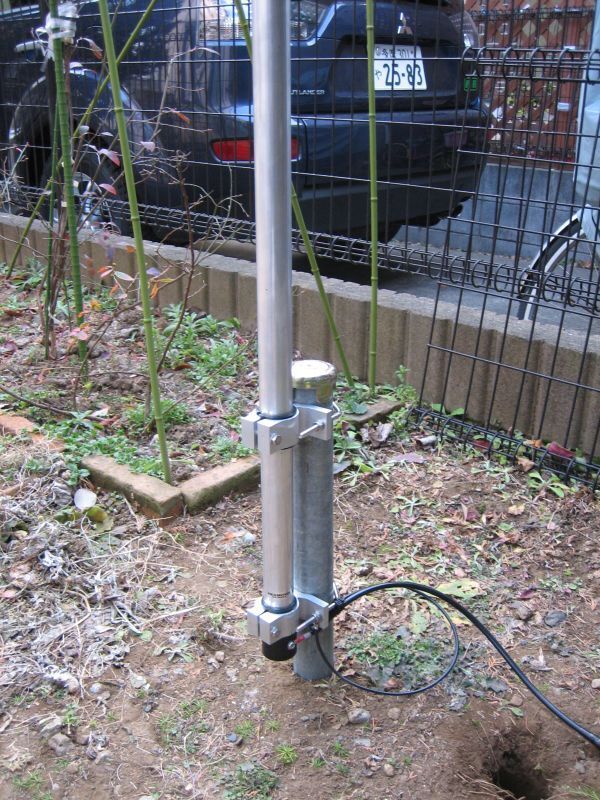

給電部はこんな感じ。
1mの足場パイプを半分強打ち込んで、アースはそのパイプそのもので手を抜きました。
一番下のエレメントと2段目以降のところの継ぎ目はホースバンドで止めます。
しかし、これがヤワでして・・・ すぐにナメてだめになりました。しめつけが弱くてNGです。
ここでHEXXに付いてきて5個も余っているホースバンドを持ってきて使ってみたらGOODに止まりました。
SWR特性はこんな感じです。
3500 1.6
3501 1.5 -15KHz
3516 1.2 中心
3530 1.5 +14KHz
3541 2.0
7000 1.1
7016 1.0 中心
7073 1.5 +57KHz
7107 2.0 +91KHz
7MHzはとってもいい感じです。
3.5MHzはSWRが落ち切っていません。アースが足りない証拠ですね。
給電部近くで測るともう少し全体的にSWRは高いです。
気になる聞こえ方はと言うと、ちょっとだけ聞いた感じでは
7MHz CW
730V-1 599
KV2 529
3.5MHz CW
MicroVert 599
KV2 559
うーん、ダメですね。
今よりも悪くなる方向でしかありません。
分かってはいましたがこれは厳しい。
DXのHEXを上げたら7MHz以下をこれでと思っていたのですが、家に囲まれていては厳しいです。
マイクロバートにも負けるとは思いませんでした。MVはベランダから3mのマストで立ち上げているので、給電部はかろうじて屋根まで届いています。MVは同軸がアンテナになっているとはいえ、この短さに負けるとはショックです。同軸も屋根に這わせているだけなのに。
そういう意味では、このマイクロバートは見直しました。
高さを稼ぎやすいうえに小型。いいアンテナです。
